スマートPVマルチの詳細
長州産業のスマートPVマルチは、家庭に優しい蓄電システムです。カタログには「明かりの絶えない家で環境にも家計にも優しい暮らしを始めませんか。」と書かれていますが、キャッチフレーズ通り、家庭に優しい仕様です。
製品カタログを読むと細かいデータが掲載されているので、細かいデータを知りたい方は製品カタログを読んでください。本記事ではスマートPVマルチの概略を、詳しく解説します。
ライフスタイルに合わせることができる
- 全負荷対応型ハイブリッド蓄電システム
- ハイブリッド蓄電システム
- 単機能蓄電システム
全負荷対応型ハイブリッド蓄電システム
全負荷対応型ハイブリッド蓄電システムは、停電が発生したとき、すべての部屋に電気を供給します。
エアコンやIH調理器などの、200Vの家電も使用できます。
エアコンもIH調理器も使えるので、暑い夏に停電が発生してもさほど困ることはないでしょう。

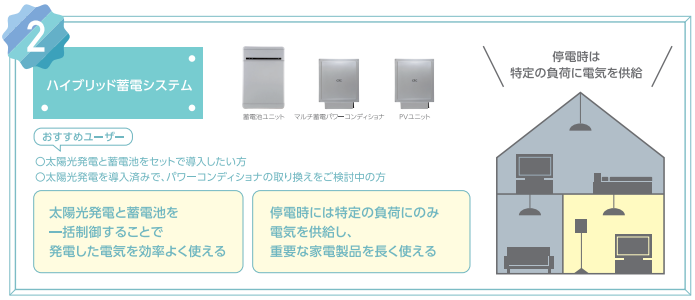

ハイブリッド蓄電システム
ハイブリッド蓄電システムは、停電が発生したときに、特定の部屋に電気を供給します。
こちらのシステムは太陽光発電と蓄電池ユニットを一括制御していますが、一括制御することで電気の供給を効率化しています。
単機能蓄電システム
単機能蓄電システムも、停電が発生したときは、特定の部屋に電気を供給します。既設の太陽光発電は必要ですが、最小限のコストで設置できます。
PVユニットを導入し、ハイブリットタイプにすることも可能です。
またトランスユニットを追加すれば、全負荷タイプにすることも可能です。
コンパクトなので設置に困らない

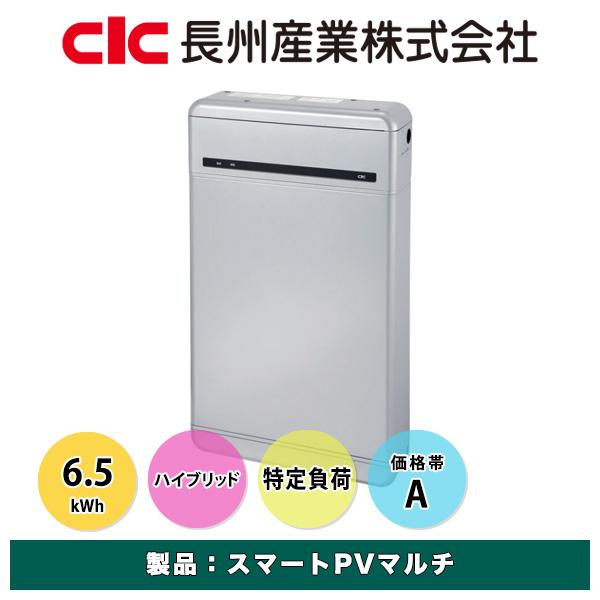

一般的な一軒家は大きなものを置けば、圧迫感を感じることがあります。スマートPVマルチの蓄電池ユニットには2人用の6.5kWh、3人から4人用の9.8kWh、5人以上用の16.4kWhタイプがあります。
一番大きいのは16.4kWhタイプですが、横幅が490mm、高さが1010mm、奥行きは295mmです。これぐらいのサイズであれば、6畳ぐらいの部屋でも設置可能です。また屋内だけではなく、屋外にも設置できます。
自立型、壁掛け型、床置き型がありますが、いずれもコンパクトなので、どこに置いても、歩行の邪魔になることはないと思います。
蓄電池ユニットは充放電を繰り返しますが、寿命が短ければ初期投資を回収することができません。
スマートPVマルチに使用する蓄電池ユニットは、理論的には11,000サイクルの長寿命なので十分に初期投資は回収できます。
※サイクル数は保証値ではありません。使い方によっては11,000サイクル以下になる可能性もあります。しかし11,000サイクルの充放電を繰り返しても、60%以上の容量を維持する蓄電池セルを搭載しています。
停電時の使用可能時間
家電の種類 | 消費電力（W） | 6.5kWh | 9.8kWh | 16.4kWh |
テレビ | 約160W | 3時間 | 4時間 | 12時間 |
パソコン | 約100W | 1時間 | 3時間 | 7時間 |
照明（60W×3） | 約180W | 7時間 | 10時間 | 10時間 |
冷蔵庫 | 約100W | 15時間 | 24時間 | 24時間 |
エアコン | 約600W | 1時間 | 2時間 | 7時間 |
IHクッキングヒーター | 約1000W | 1時間 | 1時間 | 2時間 |
データを見る限り、生活に絶対に必要な照明と冷蔵庫の使用可能時間は長いです。
停電は一日以内に復旧することが多いですが、スマートPVマルチがあれば、最低限の生活は十分にできます。
スマートPVマルチシステムの流れ
全負荷対応型ハイブリッド蓄電システム
太陽電池モジュールが太陽エネルギーを受け取り、PVユニットに太陽エネルギーを送ります。
PVユニットはマルチ蓄電パワーコンディショナに、太陽エネルギーを送ります。
太陽エネルギーを受け取ったマルチ蓄電パワーコンディショナは、太陽エネルギーの電気を家庭用に変換します。
マルチ蓄電パワーコンディショナは、状況に応じて蓄電池ユニットに電気を送ります。
停電時はトランスユニットに電気を送ります。
トランスユニットは全負荷用分電盤に電気を送り、全負荷要分電盤は住宅用分電盤に電気を送ります。
それからは各部屋、各家電に電気が供給されます。
※停電時に自立運転をしている場合は、蓄電池ユニットは機器の保護のため、蓄電残量が6%以下になると自立運転の放電を停止します。
ハイブリッド蓄電システム
ハイブリッド蓄電システムには大きなメリットがあります。通常停電時は手動で自立運転に切り替える必要がありますが、ハイブリッド蓄電システムの場合は、自動で切り替わります。（自動で切り替わらない機種もあるので注意）
ハイブリッド蓄電システムの流れを見ます。
太陽電池モジュール（5.6kW）が、太陽エネルギーを受け取ります。
次はPVユニットが、太陽エネルギーを受け取ります。
それからはマルチ蓄電パワーコンディショナが、家庭で使える電気に変換します。
そして3.6kW分を蓄電池ユニットに送り、2.0kW分を各家電に送ります。
ハイブリッド蓄電システムは放電量も十分ですが、蓄電量も十分です。
単機能蓄電システム
単機能蓄電システムの流れを見ます。
太陽電池モジュール（5.6kW）が、太陽エネルギーを受け取ります。
次は太陽光パワーコンディショナが、マルチ蓄電パワーコンディショナに太陽エネルギーを送ります。
マルチ蓄電パワーコンディショナは、太陽エネルギーを家庭で使える電気に変換します。
それからは0.2kWの電気を蓄電池ユニットに送り、1.3kVAの電気を各家電に供給します。
VAは聞き慣れない単位ですが、V［ボルト］とA［アンペア］を掛け合わせたものです。
※太陽光パワーコンディショナの性能によって、出力パワーが低減することがあります。
ハイブリッド蓄電システム/単機能蓄電システム（特定負荷用分電盤使用時）
ハイブリッド蓄電システムと単機能蓄電システムは、特定負荷用分電盤を使用した場合は流れが異なります。
太陽電池モジュールが太陽エネルギーを受け取り、PVユニットに送ります。
PVユニットはマルチ蓄電パワーコンディショナに太陽エネルギーを送り、マルチ蓄電パワーコンディショナは、家庭で使える電気に変換します。
マルチ蓄電パワーコンディショナは状況に応じて、蓄電池ユニットに電気を送ります。
また通常時、マルチ蓄電パワーコンディショナは、住宅用分電盤に電気を送ります。
それからは各家電に供給します。
停電時の場合は流れが異なります。
マルチ蓄電パワーコンディショナまでの流れは同じですが、マルチ蓄電パワーコンディショナは、特定負荷用分電盤に電気を送ります。その電気は最終的に、特定負荷(部分使用)で使われます。
ネットワークに接続すればより便利に使える
＊3. 使用周囲温度範囲内であっても、蓄電池保護のために充放電を制限することがあります。
＊4. 16.4kWhと9.8kWhはコンクリートにアンカー固定、6.5kWhはコンクリートにアンカー固定と壁面への固定が必要です。
＊5. システム搭載の動作モードで使用した時に限ります。（外部からの制御時除く）
＊6. 当社所定条件による期待寿命であり、保証値ではありません。
コンパクトなので設置に困らない
スマートPVマルチをネットワークに接続すれば、AI機能が使えます。AI機能は翌日の天気情報を取得し、充放電をコントロールします。
翌日が晴れの場合は太陽光による発電が見込めますが、AI機能は自動的に夜間の充電量を減らし、昼間の余剰電力での充電に備えます。
逆に翌日が雨や曇りの場合は太陽光による発電が見込めないので、自動的に夜間の充電量を増やし、その電気で昼間の不足分を補います。
見守り機能が異常を早期発見
スマートPVマルチをネットワークに接続すれば、見守り機能が異常を早期発見し利用者に通知します。またネットワークに接続すれば、遠隔確認もできます。
ネットワークに接続すれば大変便利ですが、ユーザーが用意するものはインターネット環境と無料のweb登録だけです。
スマートPVマルチは機器の組み合わせ次第ではマルチに活躍してくれますが、利用者はどのようなシステムにしたらいいのか解らないと思います。最適なシステムが解らない場合は、本記事を参考にしてください。
それでも不明点がある場合は、お気軽にご相談ください。
まとめ
スマートPVマルチを提供する長州産業は、充実の保証制度を用意しています。
モジュール出力は25年間保証、構成機器は15年間保証、施工は10年間保証してくれますので安心ですね。
導入をご検討の方はぜひご相談ください。
蓄電池ユニット製品仕様
| 仕様 | |||
|---|---|---|---|
| 品番 | CB-LMP65A | CB-LMP98A | CB-LMP164A |
| 種類 | リチウムイオン電池 | ||
| 蓄電池容量 | 6.5kWh（実効容量．5.9kWh) | 9.8kWh(実効容量．8.8kWh) | 16.4kWh(冥効容量14.8kWh) |
| 公称霜圧 | DC102 76V | DC154.14V | DC2569V |
| 電圧範囲 | DC84.0~116.2V | DC126~1743V | DC21 0~290 SV |
| 充電回復時間 | 約3時間(25℃澄充電まで） | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設蘊※2 または屋内設置 | ||
| 使用周囲温度 | -10~45℃（ただし結露および氷結なきこと）※3 | ||
| 使用周囲湿度 | 25~95%RH（ただし結霞および氷結なきこと） | ||
| 外形寸法（横x高さx奥行き） | 490mmx847mmx147rr:m | ||
| 使用周囲湿度 | 25~95%RH（ただし結霞および氷結なきこと） | 490mmx741 mmx295mm | 490m!IIX101 OmmX295111『l |
| 質量 | 約65kg | 約102kg | 約150kg |
| 取付け方式•方法 | 屋内：床置き・壁面にネジ止め 屋外：（CB-LMP98A）壁掛けまたは自立設置 （CB-LMP65A） | 自立設置 | |
